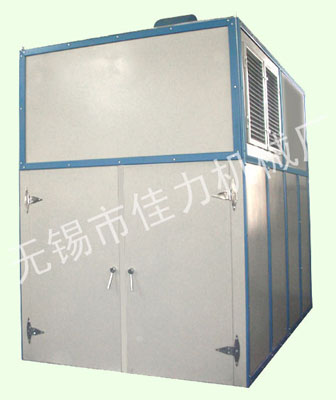

MF2003筒子烘干机

一、        概述

随着染色工艺的不断革新,对筒子纱烘燥要求越来越高。我厂总结多年生产经验,在MF-2001型快速筒子烘干机的基础上,我们又自行设计开发了MF-2003型快速自动筒子烘干机。本机具有结构新颖、噪音低、体积小、烘干时间短、生产效率高、循环利用热效应高等优点,是纱线行业实用价值很高的新的替代产品。

二、        产品用途

本机适用于各纺织印染厂,对棉、化纤类筒子纱染色后的烘干处理。

三、        主要技术参数

1、             烘箱外形尺寸

**高(mm):3700*2200*3000

2、             工作温度:85-100  按工艺要求设定。

3、             工作蒸汽压力(Mpa):0.3-0.5

4、             烘纱量:筒子纱一次装入量672

5、             烘干时间(h):3-3.5小时

6、             配用电机:380V/55KW(或18.5KW   2台)

7、             加热器:钢管复合铝片式

8、             烘机重量:4500kg

四、        烘燥原理及结构组成

1、             烘燥原理

(1)   空气经过滤器过滤后,通过热风风机,经加热器,将热空气强迫送入筒子纱内,并透过筒子纱,向外排出湿气,湿气由排湿口排出烘房外。湿空气排出一定量后,排湿口会关闭,同时打开另一开口,风机由此吸入内部热风,经过过滤器,再经过加热器加热后送入筒子纱内……依次循环,对筒子纱进行烘燥。使筒子纱达到快速烘干的效果。

(2)   温度、时间由电脑将烘纱的全过程进行自动控制,内设有的PLC三菱控制器,温度控制及烘到设定的工艺时间会自动报警。

(3)   烘箱内的温度,由温度计反映到电脑中,随时显示并自动控制到一定范围,即整个程序由电脑来完成。

(4)   蒸汽进汽量的控制。

在电脑控制程序中设置了蒸汽的进汽量的百分比值,如设定在某一个数值时,进汽比例调节阀经PLC程序通过温度信号会自动控制进汽量,来达到某个设定的温度,这样会有效地控制温度,达到恒温烘燥,同时也能节约能源。

(5)   进风、出风口装有测温器件,随时显示烘房内的实时温度,以便用户随时掌握。

2、             结构组成

   该机由烘房、电器部分、加热器、热风高压风机、过滤器、循环回风阀、排湿阀等组成。烘房内能同时容纳四辆装纱小车进行烘干。

五、        操作、维修、保养

1、             操作

(1)   将装满筒子纱的小车推入,锁紧小车连接口密封。

(2)   启动电脑控制程序,电脑自动工作,烘干到一定工艺时间(有电脑设置),报警后自动关闭整个电路。

(3)   将小车拉出更换筒子纱,重新推入烘干。

2、             维修和保养

(1)   所有电机每半年更换一次高温锂基脂。

(2)   小车轮子定期检修。

(3)   定期对过滤器清洗或更换,以纱线质量。

(4)   严禁热风风机空载使用。如有异声,应停机检查,调整后重新启动。
